精機產品?技術報告：高精度空氣導軌

空氣導軌采用靜壓空氣軸承進行導向，滑動面的摩擦極小，沒有滑移爬行。因此運行非常平穩，能獲得很高的直線度和定位精度，速度不均也很少。同時，產生異物少很適合在清潔環境的場合使用。
根據這些優異的特性，各種精密測量設備或者是逐漸高密度化高精度化的半導體及情報設備的制造裝置，檢查裝置等，在這些地方原來使用滾動導軌很難達到所需的精度的條件下，使用空氣滑塊的場合很多。NSK針對這種要求，開發并生產出了空氣導軌。

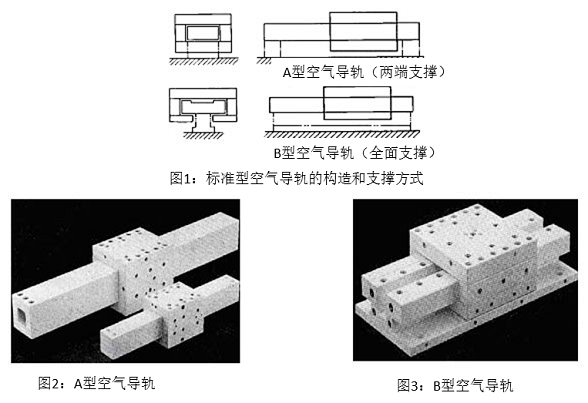

NSK標準形狀的空氣導軌按照導軌的支撐方式的不同分為2類（如圖1）。A型空氣導軌的導軌兩端的支撐方式采用最簡單的構造，適合輕載時使用（如圖2）。B型空氣導軌的導軌兩端采用全面支撐，沒有因載荷而導致的導軌的彎曲變形，適合重載時使用（如圖3）。NSK空氣導軌的特點如下所示。
