特點
多個加工機和搬送機相連被稱為生產線制造設備，在需要生產線的產業中，即使制造設備中一部分停止，也會蒙受巨大的損失，因此要求能保持順暢的運動以及萬一停止也能快速恢復的功能。所以存在生產商不得不預存大量的預備品（發生故障時能替換的、和使用品同式樣的部件）的情況。
為了應對這種情況，NSK直線導軌準備了互換品（導軌和滑塊可隨機配對），通過短納期的交貨和預備品的通用化，實現了預備品的庫存量的削減。
1. 標準品在庫短納期的互換性系列
NSK直線導軌的NH、NS、PU、LW、TS系列都有可分別出售的導軌和滑塊的互換品。
因?yàn)闃?biāo)準品在庫，可實現短納期。
詳細信息請瀏覽（樣本[PDF]下載）
2. 容易測量球滾動溝槽的位置
為了能讓設計的目的在產品上得以活用，要求能準確地測定球滾動溝槽的精度以及溝槽間隔位置精度。所以設計成哥特式溝槽成了有利的條件。經由準確的測量既能保證加工精度、發揮優秀的機能特性（運動精度、摩擦、剛度、壽命等），同時也能實現互換性。

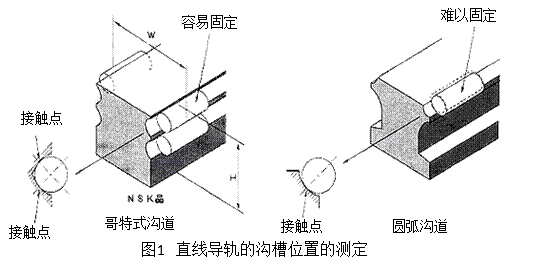

圖1是溝槽位置測定的示意圖?？芍缣厥綔喜鄣暮啽阈浴⒏呔刃?。
3. 穩定的機能特性
從實驗、理論兩方面確認并支持NSK直線導軌的機能特性。這里介紹LH系列有關的實驗結果的數列。
(1) 摩擦與剛性

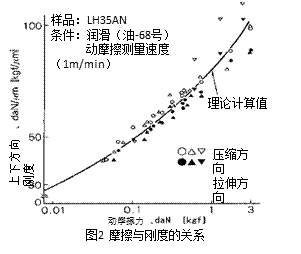

圖2整理了LH35AN相關的動摩擦力矩和上下方向剛性的測量數據，顯示了兩者的關系。實測值和理論值擬合得很好，可知設計的目的在產品上得以充分的體現。(2) 基本額定靜載荷與耐沖擊性

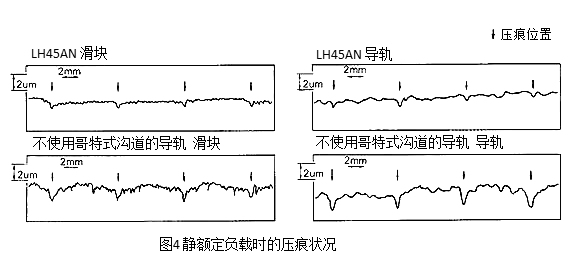

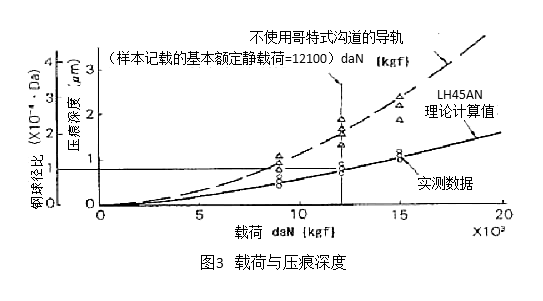

圖3是LH45AN和不具備哥特式溝道的相當型號的導軌，使用兩輪驅動磨耗試驗機在滑塊上面加載靜載荷時，產生的壓痕深度的測量結果示意圖。此外，當加載的載荷約為11900daN {12100kgf }與LH45AN基本額定靜載荷相當時的數據如圖4所示。
由圖3、4可明顯看出哥特式溝道特有的效果。并且雖然實驗是由靜載荷所得，但是容易推出受沖擊載荷作用時也能得到相同的效果。
(3) 耐久性
現介紹一例耐久運行試驗，運行至額定疲勞壽命計算值的2倍（6400km）。
| 試驗 | 公稱型號LH35EL |
|---|---|
| 間隙 | 0 |
| 行程 | 400mm |
| 運轉速度 | 24m/min |
| 外部載荷 | 9700N { 990kgf } （上方向） |
| 潤滑 | 潤滑脂（AV2） |
結果如圖5所示，即使運行至壽命計算值的2倍之后，剛度、動摩擦力兩者都未見明顯變化，也未發現鱗片狀損傷和磨損引起的劣化。
